瀏覽次數：564次
所屬分類：無人值守稱重系統
發布日期：2021-03-10 15:48:42
一直以來，傳統的汽車衡稱重都是企業稱重計量工作中的難題。由于人為因素或者設備及流程本身問題的存在，導致作弊現象層出不窮，大小差錯也是接連不斷，稱重效率也得不到有效的提升，日積月累下來都會對企業帶來巨大的經濟損失。另外，汽車衡現場環境惡劣，嚴重影響工作人員身心健康。
為有效解決企業現存的這些問題，給客戶提供一個舒適、安全、高效的工作環境，并考慮到以后保養、維護的便利性，借助于監控、檢測、控制多種尖端技術，我公司研發出了汽車衡智能稱重系統。
n 車輛（第一次）上磅，車號自動識別（車號識別率95-97%），入口的紅綠燈由綠燈就成紅燈,提示后續車輛排隊等待.
n 入口道閘自動打開,按語音提示車輛上磅,車輛完成上磅后,入口道閘自動落閘.
n 系統檢測車輛是否規范停在地磅上,即車輛沒有觸發前后兩對紅外光柵報警后,自動記錄稱重的標準毛重或皮重，抓拍車輛車頭,車尾,車斗,控制室4張照片保存.
n 稱重?cái)?shù)據保存完后,大屏幕顯示車輛的車牌號及稱重信息,出口道閘自動打開,語音提示車輛下磅.
n 車輛下磅后,出口道閘自動落閘,車輛到達指定地點裝貨或卸貨.
n 車輛（第二次）上磅，車號自動識別（車號識別率95-97%），入口的紅綠燈由綠燈就成紅燈,提示后續車輛排隊等待.
n 入口道閘自動打開,按語音提示車輛上磅,車輛完成上磅后,入口道閘自動落閘.
n 系統檢測車輛是否規范停在地磅上,即車輛沒有觸發前后兩對紅外光柵報警后,自動記錄稱重的標準毛重或皮重，抓拍車輛車頭,車尾,車斗,控制室4張照片保存.
n 稱重?cái)?shù)據保存完后,大屏幕顯示車輛稱重信息,出口道閘自動打開,語音提示車輛下磅.
n 車輛下磅后,出口道閘自動落閘,車輛根據需要去磅房取稱重磅單或是出廠.
傳統汽車衡稱重系統常見作弊手段
n 空車加載或多車同時上磅，增加車輛皮重，減少貨物凈重；
n 重車不完全上磅，減少貨物凈重；
n 重車過磅時，人為撬磅;
n 更換車牌作弊；
n 使用遙控裝置干擾汽車衡的傳感器，改變稱重結果；
n 實際運輸貨物與登記記錄貨物不同；
n 冒領貨物，冒充客戶提取貨物；
n 內外勾結，監守自盜。
本系統采用當前較為前沿的移動車輛識別技術，先進的過磅衡重管理方法，過磅作業中的司衡環節基本不用人為干預，從而最大可能減少貨主的貨損，最大限度地平衡買賣貨主之間在衡重環節的利益，提高了過磅作業中司衡的服務水平。
本系統是采用射頻識別設備自動識別過磅車輛，配有視頻監控系統配合計算機自動完成稱重、放行過程的智能化稱重系統，能規范稱重流程，提高作業效率，且能有效避免人為作弊情況的發生。

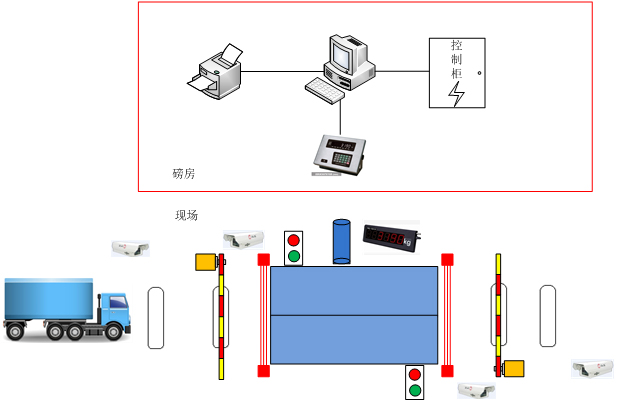

布局圖說明：
1. 磅房位置用戶確定，盡量不要離秤臺太遠（必須要有磅房）；
2. 基礎坑型式用戶確定，需要綜合考慮現場實際情況；
3. 計算機、打印機等相關設備布置在磅房?jī)?nèi)；
4. 雙向過車，兩端均布套地感線圈；
5. 磅前后各布置一對紅外對射光電開關，車輛完全在兩對光電開關范圍內才允許稱重；
6. 發磅前后安裝車牌識別一體機，所有車輛車牌可以通過預置，當識別到的車號與系統庫中的車號一致，自動啟動過磅流程，若不一致，語音提示；
7. 磅前后各布置一套攝像頭，稱重保存數據同時抓拍圖片；
8.地磅采集系統：當車輛進入秤臺，并且地磅的儀表處在穩定的狀態下，則計算機稱重軟件采集儀表的重量數據；
1. 所有的固定車輛到系統中提前預置車號信息，若企業臨時車輛較多，系統可以設置允許臨時車輛過磅，可以不提前預置車輛信息也可以過磅；
2. 司機將車輛開至入口地感線圈，啟動識別
3. 識別到車號，與系統車號表比對，正確信息錄入后，前道閘抬起；
4. 司機將車輛 開至地磅上方；
5. 車輛必須完成停靠到兩對光柵之間；
6. 當車輛停穩后，自動保存重量；
7. 同時抓拍攝像頭所拍攝圖像，如車頭，車尾；
8. 大屏幕顯示車輛重量；
9. 后道閘打開，司機將車輛開出地磅 ；
10. 當車輛完全離開后，道閘自動落桿；
11. 系統恢復初始狀態。
12. 車輛上磅停穩
方案一：遠程集中管理方案
一套系統管理一臺地磅，即每臺地磅配置一臺工控機，一臺顯示器，一套地磅管理軟件。
該方案適用于稱重業務復雜的港口等企業和一臺地磅的小型企業。對于兩個磅以上的企業，需建立專門的集控中心進行過磅管理。系統智能化程度高，數據的錄入全部由系統自動實現，盡可能地減少了人為操作，一個司磅員可以管理兩個地磅。
方案二：無人值守自動稱重方案
一套系統管理多臺地磅，每臺地磅配置一臺工控機，一套后臺服務程序，通過網絡與集中管理程序相互通信，實現一套集中管理程序管理多臺地磅。該系統的運行在正常情況下無需人工干預，全自動運行。出現系統無法自動處理的異常情況時，系統報警提示人工處理。
該方案適用于稱重業務簡單的企業和擁有兩臺地磅以上的企業。該方案無需配置專門的集控中心，局域網內的任何一臺電腦安裝集控端程序后都可實現過磅管理。
全自動汽車衡稱重系統按功能性劃分：
（1） 地磅數據采集系統
在車輛行進過程中，地磅數據采集系統用于實時采集電子地磅采集到的重量信息，經過分析選擇出正確的重量信息發送給集控中心系統。
（2） 視頻識別技術
通過視頻學習技術，可以識別出圖片中的車號信息，直接讀取出車號，針對行業黃牌車號識別正確率能達到95%，藍牌識別率達到99%
（3） 視頻監控系統
用監控?cái)z像機24小時不間斷監控車輛過磅情況，并錄像，截圖存檔，以備事后查詢
（4） 車輛控制系統
使用地感線圈檢測器和紅外對射傳感器檢測車輛位置，進而控制電子檔桿自動抬桿、落桿。
（5） 自助人機交互系統
在地磅房窗戶或者安裝自助機，用于自動打印過磅小票，顯示稱重信息，以及實現工作人員與司機的實時通話。
（6） 集中控制系統
集中處理前端設備采集到信息，完成過磅業務。另外，還可根據企業需求定制額外的功能。例如，稱重信息的查詢統計，車輛管理，電子標簽卡管理等。
n 數據的采集盡可能地全部采用系統自動采集方式，減少人為干預，提高數據采集的準確性，實時性。
n 加快過衡速度，提高生產作業效率。
n 規范過磅流程，堵住漏洞，更有效的避免作弊情況的發生。
n 對汽車衡進行集中式的管理，一個人可以管理多個汽車衡，可減少司衡人員，減輕企業的負擔。
n 安裝自助人機交互系統，代替磅房，節省建筑成本；設備集中安裝，便于管理，防止人為破壞。
n 司衡人員遠程集中辦公，實現地磅無人值守，避免了司機與司衡人員的直接接觸，改善了司衡人員的工作環境。
n 使用車號識別技術，減少發卡過程 。整個系統運行較為靈活，可以使用一個較低層次的人員管理地磅系統
n 完善過磅車輛的管理，做到車、卡的完美結合。
n 可根據企業需求定制額外的功能，可實現與生產系統等的無縫對接。
n 集控中心與前端數據采集系統通過網絡連接，不增加額外的鏈路建設成本。
n 系統具有多種手段防止作弊行為。
1.使用車輛控制系統檢測車輛位置，防止車輛不完全上磅。
2.監控系統攝像機從不同角度對過磅車輛進行監控，并拍照留檔，監控空車加載、多車同時上磅、人為撬磅等行為。
3.系統自動采集過磅數據，且對司磅員操作系統做實時記錄，避免人為操作錯誤造成損失。
4.地磅數據采集系統實時監控磅值變化過程，防止人為干擾地磅傳感器作弊。
稱重管理軟件：
稱重管理軟件使用delphi主流編程語言編寫，數據庫采用ACCESS或SQL 2000數據庫均可使用，若與其它EPR、OA、MIS等系統連接建議使用SQL數據庫安裝。數據庫同時可采用本地?cái)?shù)據庫，也可使用網絡數據庫?？梢砸员镜?cái)?shù)據庫保存，遠程數據庫備份數據，做到數據的萬無一失。也可對數據的統一管理。
2、軟件操作簡單，功能齊全：
可以將各種貨物、供應商和客戶的公司名稱等信息設置為快捷數字代碼，在過磅時直接輸入代碼就可以提取相應的信息，整個輸入稱重打印數據過程平均在30~40秒左右，運行效率可以迅速提高.
4、豐富的報表內容
各種報表可定制
4、數據接口，本軟件數據庫對外提供多種接口，Web Service、XML文件、制作SQL接口表和網絡Socket。可以方便ERP、MES系統接收數據。同時，在硬件設備允許的情況下，也提供MODBUS和4~20mA 信號的接口，以方便DCS系統接收地磅數據。數據庫字典如下表所
示例。
增加紅外車輛定位功能是防止車輛未完全上磅，卻被人為的將車輛重量保存，造成人為有意或者誤操作而帶來?yè)p失，車輛過磅有在地磅上的狀態有以下幾種情況，
品名：紅外光柵
型號：GS1710
規格：高度1700，檢測高度1300，10光束
防水：IP54
材質：不銹鋼304
工藝：激光切割
空車不完全上磅狀態多出現在工廠收購原料時，車輛進廠，正常過完毛重后，回皮時，有車輪未完全上磅，導致皮重下降，從而凈重變大，令企業受損
重車不完全上磅狀態多發生在企業銷售貨物時，司機為了少付購物款，從而車輛不完全上磅，若過磅人員監督不力，會對企業造成巨大損失
以上三種情況下只有圖3的過磅數據為準的，若車輛在圖2或圖4狀態下均造成重量偏輕。若車輛在稱皮重時發生偏輕的情況，勢必造成公司損失；加裝紅外對射模塊后，針對車輛的位置作弊，可以杜絕，當車輛停止位置在圖2或者圖4時，系統軟件會做出位置提示，提示對射信號被檔，且此時軟件不允許保存數據。
設置監控系統，以防止舞弊行為。監控系統可獨立在稱重系統之外，也可與稱重管理軟件結合在一起；視頻采集監控系統要求：在每臺秤旁安裝三路攝像監控系統，一路安裝在秤前方；一路監視車輛（車尾部分）情況；一路監視車輛裝載貨物的情況；三路監視信號除了進入監視器(集中顯示)進行實時監控以外，還將信號送入計算機，以便車過磅時進行圖像抓拍，并將圖像保存在數據庫服務器中，在相關部門進行稱重?cái)?shù)據查詢時也能查看到對應的抓拍圖片。
每臺攝像機的監控信號通過視頻分配器分別連接到計算機和硬盤錄像機。
攝像抓拍功能，采集的圖像可以根據數據篩選查看，一目了然。
